您現在的位置：首頁 ? 產品中心 ? 水環式真空泵系列 ? 水環式真空泵機組-負壓站

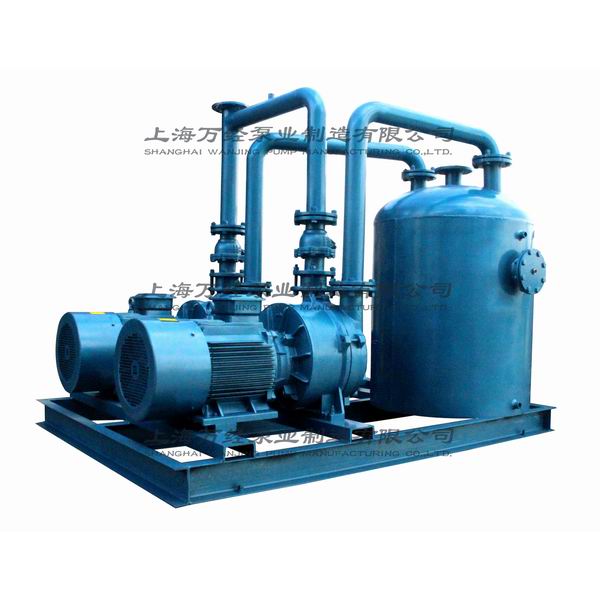

產品名稱：2BV5161水環真空機組

訂購熱線：400-6064-114
網上訂購

在線咨詢

產品介紹 Product introduction

全國免費咨詢熱線：400-6064-114

ZF 系列真空泵站（又名真空發生裝置、真空站、負壓站、真空負壓站等）是以一臺或二臺水環真空泵（或其它形式真空泵）作為真空獲得設備，以真空罐作為真空存儲設備的成套系統。對于頻繁使用真空源而所需抽氣量不大的情況下，該系統比直接使用真空泵大大節約了能源，并有效提高了真空泵的使用壽命。

該設備可以為國內各類大中型醫院提供醫用氣體中心站的真空源，并廣泛應用于化工、醫藥行業的真空站，輕工行業的裝罐系統，汽車行業橡塑工程零件的負壓成型，煤炭礦山用的阻燃輸

送帶的浸漬和鑄造行業（V 法、V-EPC）的真空源等。

一、該裝置自第一次啟動后，全部運行過程可以實現全自動控制。在其工作過程中，真空系統內各處的真空度始終在其允許的范圍內上下波動，其波動范圍可根據用戶要求進行調整。

二、該裝置可以廣泛應用于各類需要真空的系統中，同時，也可以在無人操作的情況下，對系統進行自動控制；在停電時可以自動封閉真空系統。使用該設備可使您的真空系統更先進、安全、節能。

三、該裝置配備一臺氣水分離器（設備配用水環真空泵時），從而可以節約水資源并減少環境污染。

首先設定真空系統的上、下限值（比如上限值設定為-0.08MPa，下限值設定為-0.06MPa），系統開始啟動后，其中一真空泵開始工作，直到真空罐內真空度高于設定的上限值-0.08MPa，此時真空泵自動停止運行，真空罐內真空由自動逆止閥自動截止，如因工作需求真空罐內真空度降至低于下限值 -0.06MPa 時，另一臺真空泵自動啟動，直到真空罐內真空度抽到上限值 -0.08MPa為止，如此循環反復自動運行，使真空罐內真空度始終保持在上、下限值之間。
二泵真空泵也可以制作成一用一備型。

型號	真空罐容積	推薦真空泵	總功率	真空度波動范圍	極限真空度
型號	m3	（水環真空泵）	（KW）	Mpa	Mpa
ZF-0.3A	0.3	2BV2060×2 臺	2.2	0～-0.09	-0.097
ZF-0.3B	0.3	2BV2061×2 臺	3	0～-0.09	-0.097
ZF-0.5A	0.5	2BV2061×2 臺	3	0～-0.09	-0.097
ZF-0.5B	0.5	2BV2070×2 臺	6	0～-0.09	-0.097
ZF-1A	1	2BV2061×2 臺	3	0～-0.09	-0.097
ZF-1B	1	2BC2070×2 臺	6	0～-0.09	-0.097
ZF-1C	1	2BV5110×2 臺	8	0～-0.09	-0.097
ZF-1.5A	1.5	2BV5110×2 臺	8	0～-0.09	-0.097
ZF-1.5B	1.5	2BV5111×2 臺	11	0～-0.09	-0.097
ZF-1.5C	1.5	2BV5121×2 臺	15	0～-0.09	-0.097
ZF-2A	2	2BV5111×2 臺	11	0～-0.09	-0.097
ZF-2B	2	2BV5121×2 臺	15	0～-0.09	-0.097
ZF-2C	2	2BV5131×2 臺	22	0～-0.09	-0.097
ZF-3A	3	2BV5121×2 臺	15	0～-0.09	-0.097
ZF-3B	3	2BV5131×2 臺	22	0～-0.09	-0.097
ZF-3C	3	2BV5161×2 臺	30	0～-0.09	-0.097
ZF-5A	5	2BV5131×2 臺	22	0～-0.09	-0.097
ZF-5B	5	2BV5161×2 臺	30	0～-0.09	-0.097
ZF-5C	5	2BV5161×3 臺	45	0～-0.09	-0.097

一、按工程要求配接抽氣管路，本裝置統一安裝在鋼制底盤上，檢查所有設備運輸中有無損壞，并且整個底盤水平安裝。

二、裝配控制柜，按電氣原理圖的端子號接電動機，并聯接電接點真空表。

三、向氣水分離器內注入自來水，加至溢流管流水為止。水環泵啟動前一定要先點動電機試車后方可啟動。長期不用時，要放盡泵內的水，以免泵內生繡（詳見水環泵使用說明書）。如采用其它類型的真空泵，使用方法請參照相關使用說明書。

四、整定電接點真空表上的真空度范圍，將下限按照各自要求的真空度調節指針到要求刻度處，考慮來自系統的泄露或工作損失，適當整定其上限刻度，以免泵的開停過于頻繁。

五、電控柜送電前，首先搖測設備絕緣電阻≮10MΩ，并且底盤要有良好的接地，接地線≮4mm2；送電后合上空氣開關，先手動啟動兩電機工作正常后，再將萬能轉換開關置于自動檔，檢查其工作程序，使其實現全自動控制。六、該設備氣密檢查，應關閉系統閥，抽氣后真空表應達到-0.08MPa。

七、要定期向水環泵油杯內加潤滑脂，保證軸承的潤滑性能。

故障排除及維修表故障排除及維修表

序號	常見故障	原因及維修
1	系統真空度偏低	檢查真空管路是否漏氣，并檢查閥門是否正常，水環泵安裝是否有誤（按水環泵使用說明書）
2	水環泵工作不正常	關閉管路及水路，檢修真空泵。并檢查供水是否正常，是否加水及加水量的大小。
3	自動控制失靈或控制失常	根據電器原理圖檢查電路，電接點真空表接線是否松動、脫落，電源是否正常，控制柜交流接觸器有無損壞。
4	電機翁翁響，不轉	三相電動機缺相，要檢查控制柜內三相電源是否正常，電機三相線是否有脫落。
5	真空泵噪音較大	2BV 系列真空泵工作在極限時會發出汽蝕聲，如噪音較大須打開汽蝕保護口。
